Рисунок 2.9.1– Внешний вид модуля аналогового ввода Мега12-NW16AI
Модуль предназначен для ввода аналоговых сигналов от датчиков, имеющих унифицированный токовый выход «4-20мА» и передачи данных по цифровой последовательной шине данных в управляющий контроллер. Модуль оснащен светодиодными индикаторами состояния каналов. Измерительные каналы имеют гальваническую развязку от общей шины контроллера
Программное обеспечение модуля обеспечивает обмен данными по шине в режиме ведомого устройства, индикацию работы и обмена по шине, приём аналоговых сигналов и преобразование его в цифровое значение, а также хранение данных и уставок во внутренней памяти микроконтроллера.
Конструктивно модуль выполнен в едином формате с контроллером Мега12-NW, что позволяет его соединять с контроллером через межмодульный разъём и устанавливать на DIN рейку. При работе с контроллером программируемым Мега12-NW обмен данными по шине происходит на максимальной скорости. Карта регистров модуля приведена в разделе «Приложения Д. Карта регистров модулей расширения» данного руководства.

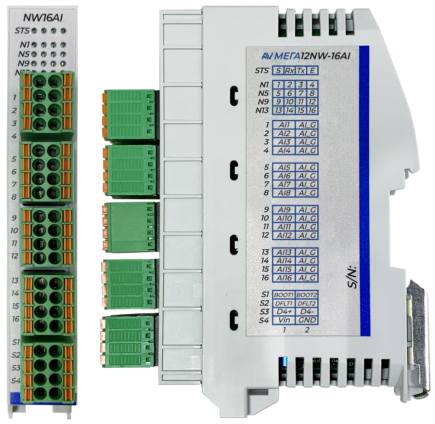

Внешний вид модуля аналогового ввода Мега12-NW16AI показан на рисунке 2.9.1.
Рисунок 2.9.1– Внешний вид модуля аналогового ввода Мега12-NW16AI
| Параметры | Значение |
|---|---|
| Напряжение питания модуля, В | 10…30 |
| Ток потребления при 12В, мА, не более | 150 |
| Ток потребления при 24В, мА, не более | 80 |
| Параметры аналоговых входов, AI: | |
| − количество, шт. | 16 |
| − тип входных сигналов | 0-20 (4-20) мА |
| − входное сопротивление, Ом | 124 |
| − пределы допускаемой приведенной погрешности, % от диапазона | ±0,2 |
| − тип гальванической изоляции | групповая (1000В) |
| − индикация состояния каналов | светодиодная |
| Тип интерфейса шины данных | RS-485 |
| Скорость передачи данных по шине, бит/сек | 9600…115200, 921600, 1500000, 1728000 |
| Протоколы обмена данными по шине | Modbus RTU, RTM64, RTM64-Var, RTM-MW |
| Диапазон рабочих температур, oС | От «-» 40 до «+» 60 |
| Габариты, мм | 19х122x93 |

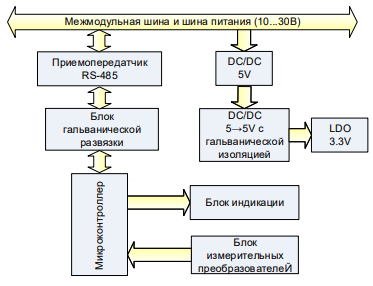

Структура модуля Мега12-NW16AI представлена на рисунке 2.9.3
Рисунок 2.7.3 - Структура модуля Мега12-NW16DI

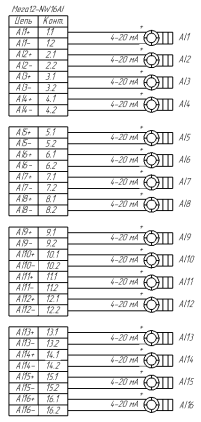

Схема подключения аналоговых датчиков с выходным сигналом 0-20 (4-20) мА к модулю Мега12-NW16AI показана на рисунке 2.9.4
Рисунок 2.9.4 - Схема подключения аналоговых датчиков к модулю Мега12-NW16AI
