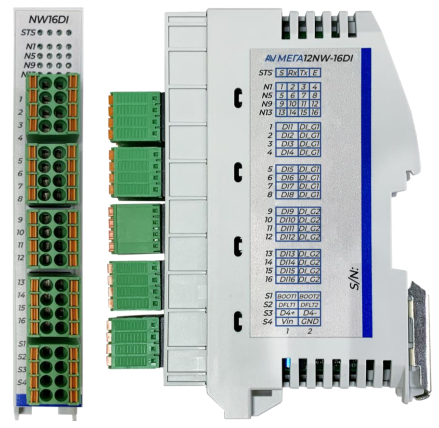

Рисунок 2.1.1 – Внешний вид модуля дискретного ввода Мега12-NW16DI
Модуль предназначен для ввода дискретных/счетно-импульсных сигналов типа «сухой контакт» и передачи данных по цифровой последовательной шине данных в управляющий контроллер. Модуль оснащен светодиодными индикаторами состояния дискретных каналов.
Дискретные входы разбиты на 2 группы; каждая группа имеет индивидуальную гальваническую изоляцию от внутренних цепей модуля.
Входы 8 и 16 каждого модуля являются высокоскоростными (частота счёта до 10 кГц, минимальная длительность импульса 20 мкс); остальные входы — до 100 Гц (минимальная длительность импульса 1000 мкс).
Каналы активные – напряжение питания 24 вольт, ток через канал 6 мА. Программное обеспечение модуля обеспечивает обмен данными по шине в режиме ведомого устройства, индикацию работы и обмена по шине, приём дискретных сигналов, непрерывный счёт импульсных сигналов, а также хранение данных и уставок во внутренней памяти микроконтроллера.
Конструктивно модуль выполнен в едином формате с контроллером программируемым Мега12-NW, что позволяет его соединять с контроллером через межмодульный разъём и устанавливать на DIN рейку. При работе с контроллером программируемым Мега12-NW обмен данными по шине происходит на максимальной скорости. Карта регистров модуля приведена в разделе «Приложения Г. Карта регистров модулей расширения» данного руководства.
Рисунок 2.1.1 – Внешний вид модуля дискретного ввода Мега12-NW16DI
| Параметры | Значение |
|---|---|
| Напряжение питания модуля, В | 10…30 |
| Ток потребления при 12В, мА, не более | 300 |
| Ток потребления при 24В, мА, не более | 150 |
| Параметры дискретных/счетно-импульсных входов DI: | |
| − количество, шт. | 16 |
| − питание датчиков (24В) | встроенное |
| − индикация состояния каналов | светодиодная |
| − тип подключаемого датчика | «сухой контакт», «открытый коллектор» |
| − диапазон входных частот в режиме счета, Гц | от 0 до 100 1) от 0 до 10 000 2) |
| − минимальная длительность импульсов, мкс | 1000 1) 20 2) |
| − тип гальванической изоляции | групповая (1000В) |
| − пределы допускаемой относительной погрешности накопления импульсов для интервалов не менее 1 мин, % | ±0,15 |
| − пределы допускаемой абсолютной погрешности счета количества 4800 импульсов с частотой не более 80 Гц, не более, импульсов 1) | ±1 |
| − пределы допускаемой абсолютной погрешности счёта количества импульсов с частотой не более 10 кГц на каждые 10 000 имп., имп. 2) | ±1 |
| Тип интерфейса шины данных | RS-485 |
| Скорость передачи данных по шине, бит/с | 9600…115200, 921600, 1500000, 1728000 |
| Протоколы обмена данными по шине | Modbus RTU, РТМ-MW |
| Диапазон рабочих температур, °С | От «-» 40 до «+» 60 |
| Габариты, мм | 19х122x93 |
1) для измерительных входов с 1 по 7 и с 9 по 15;
2) для измерительных входов 8, 16.

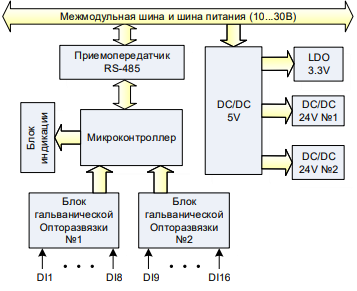

Структура модуля Мега12-NW16DI представлена на рисунке 2.1.3
Рисунок 2.1.3 - Структура модуля Мега12-NW16DI

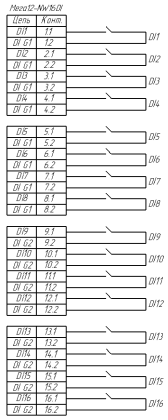

Схема подключения дискретных/счетно-импульсных сигналов типа «сухой контакт» к модулю Мега12-NW16DI показана на рисунке 2.1.4
Рисунок 2.1.4 - Схема подключения дискретных/счетно-импульсных сигналов к модулю Мега12-NW16DI
