Рисунок 2.8.1 - Внешний вид модуля дискретного вывода Мега12-NW16DO
Модуль предназначен для коммутации слаботочных цепей постоянного тока с помощью дискретных выходов типа «открытый коллектор». Модуль имеет шестнадцать выходных каналов и оснащен светодиодными индикаторами состояния выходов. Каждый канал имеет защитные диоды для коммутации индуктивной нагрузки. Каналы являются активными – к одному контакту канала подключен коммутирующий элемент «открытый коллектор», ко второму выводу канала подведено напряжение, номинал которого совпадает с напряжением питания модуля. Эмиттерные выводы всех каналов объединены и имеют гальваническую связь с минусом питания модуля. Каждый канал имеет защиту от короткого замыкания и перенапряжения.
Программное обеспечение модуля обеспечивает обмен данными по шине в режиме ведомого устройства, индикацию работы и обмена по шине, выдачу дискретных сигналов, формирование сигналов ШИМ, а также хранение данных и уставок во внутренней памяти микроконтроллера.
Конструктивно модуль выполнен в едином формате с контроллером Мега12-NW, что позволяет его соединять с контроллером через межмодульный разъём и устанавливать на DIN рейку. При работе с контроллером программируемым Мега12-NW обмен данными по шине происходит на максимальной скорости. Карта регистров модуля приведена в разделе «Приложения Д. Карта регистров модулей расширения» данного руководства.

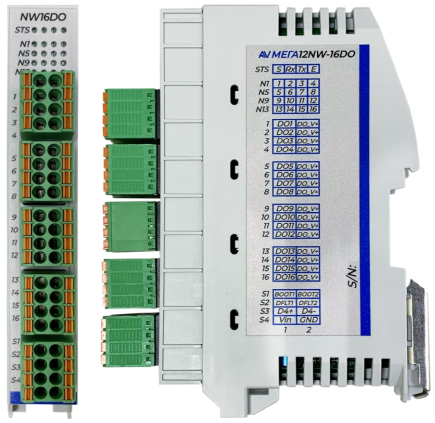

Внешний вид модуля дискретного вывода Мега12-NW16DO показан на рисунке 2.8.1
Рисунок 2.8.1 - Внешний вид модуля дискретного вывода Мега12-NW16DO
| Параметры | Значение |
|---|---|
| Напряжение питания модуля, В | 10…30 |
| Ток потребления при 12В в режиме покоя (все выходы не активны), мА | Не более 200 |
| Ток потребления при 24В в режиме покоя (все выходы не активны), мА | Не более 100 |
| Ток потребления при активных выходах | Зависит от подключенных к выводам нагрузок 1) |
| Количество выходов | 16 |
| Тип выходов | открытый коллектор |
| Максимальное коммутируемое напряжение, В | 48 2) |
| Максимальный коммутируемый ток, мА | 300 |
| Тип гальванической изоляции | нет |
| Индикация состояния выходов | светодиодная |
| Тип интерфейса шины данных | RS-485 |
| Скорость передачи данных по шине, бит/сек | 9600…115200, 921600, 1500000, 1728000 |
| Протоколы обмена данными по шине | Modbus RTU, RTM64, RTM64-Var, RTM-MW |
| Диапазон рабочих температур, oС | От «-» 40 до «+» 60 |
| Габариты, мм | 19х122x93 |
1) Потребление при активных выходах в общем случае определяется по формуле:
Iпотр = Iпокоя + Iк1+ Iк2+ Iк3+…+ Iк16
где Iпокоя - ток потребления в режиме покоя;
Iк1… Iк16 – токи через нагрузки, подключенные к каналам 1…16
2) имеется в виду максимальное напряжение, которое способен коммутировать встроенный элемент «открытый коллектор»
Структура модуля Мега12-NW16DO представлена на рисунке 2.8.3
Рисунок 2.8.3 - Структура модуля Мега12-NW16DO

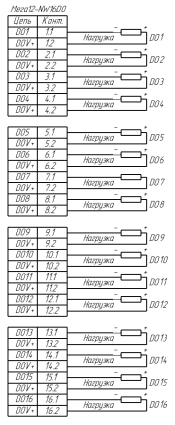

Схема подключения дискретных выходов модуля Мега12-NW16DO показана на рисунке 2.8.4.
Рисунок 2.8.4 - Схема подключения дискретных выходов модуля Мега12-NW16DO
