Модуль источника питания Мега12-NW25BPM

Модуль обеспечивает питание контроллера с модулями ввода-вывода, подключаемых к ним датчиков и выполняет следующие функции:

резервирование питания от аккумуляторной батареи и её зарядка при входном напряжении 176…480 В, 50-60Гц;

преобразование входного напряжения 176…480 В переменного тока частотой 50-60Гц в выходное напряжение +12В постоянного тока;

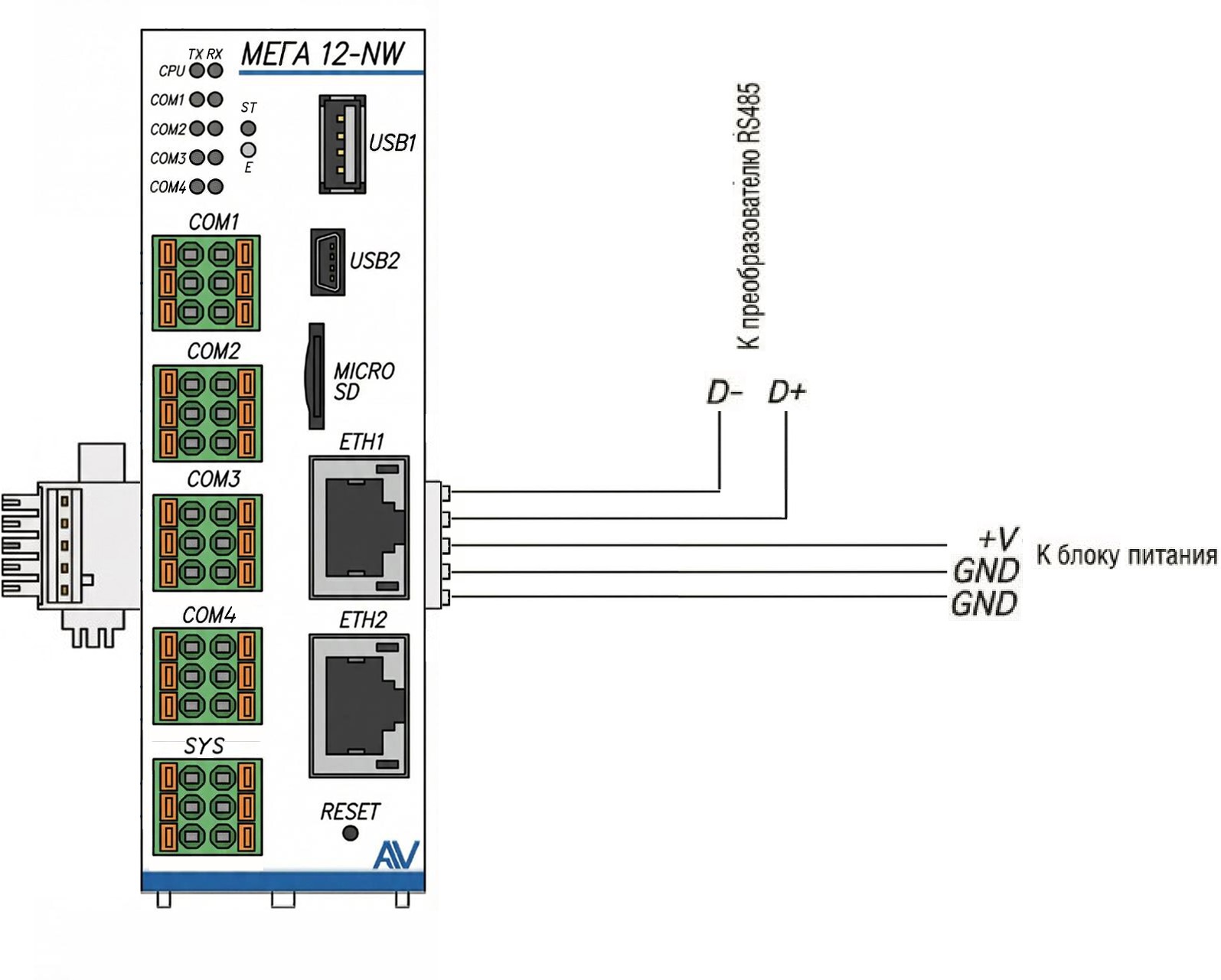

передачу информации о состоянии через интерфейс связи с контроллером по внутренней шине;

подключение источника питания радиостанции +12В;

преобразование напряжения +12В в 24В 250мА для питания датчиков 24В.

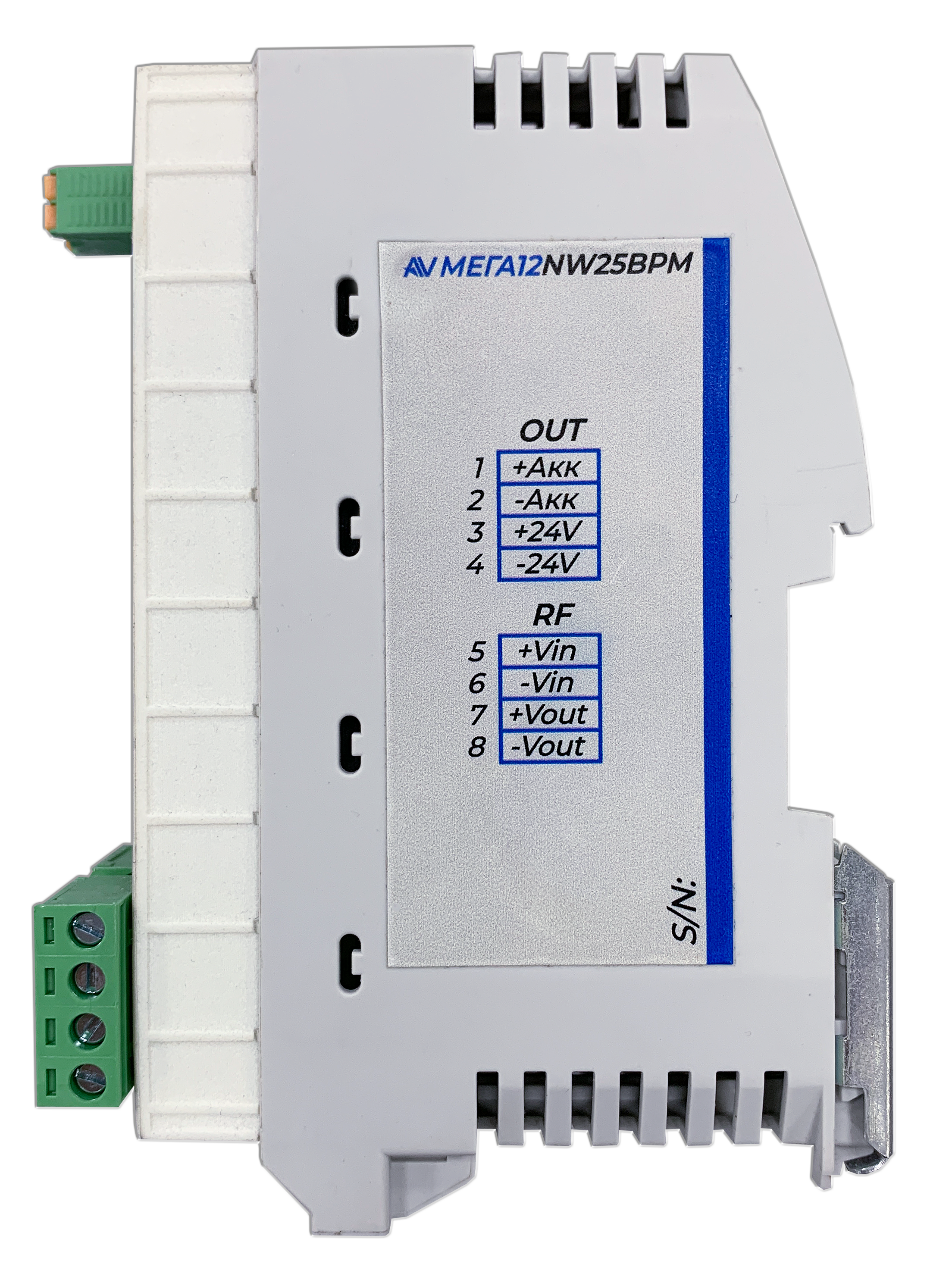

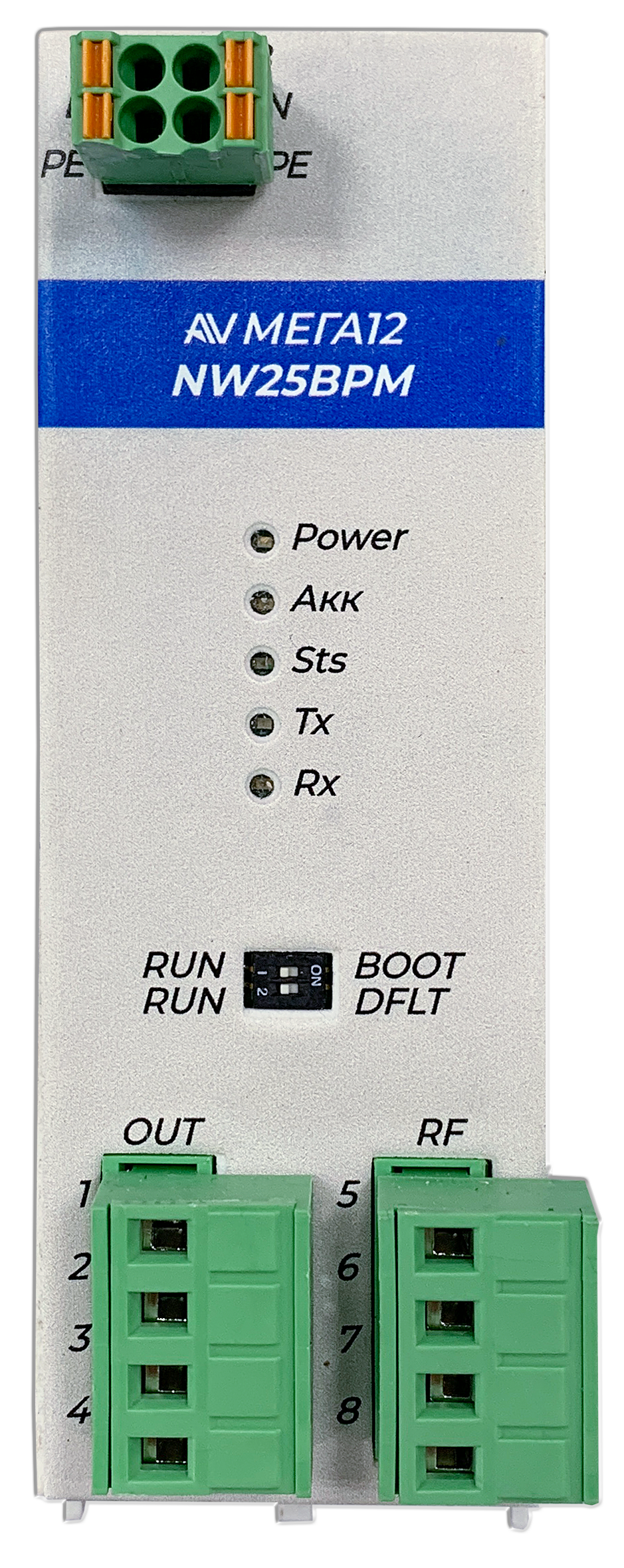

Внешний вид модуля источника питания Мега12-NW25BPM показан на рисунке 2.13.1

Рисунок 2.13.1 – Внешний вид модуля источника питания Мега12- NW25BPM

Таблица 2.13.1 – Технические характеристики модуля Мега12-NW25BPM
Параметры	Значение
Напряжение питания от сети переменного тока 50-60Гц, В	176…480
Номинальное выходное напряжение, В	12±0,25
Номинальный выходной ток, А	2,5
Коэффициент мощности при напряжении 220В не хуже	0,85
Коэффициент мощности во всём диапазоне входного напряжения не хуже	0,75
Параметры подключаемого аккумулятора	12В 3,2А·ч или 12В 7,2А·ч
Напряжение заряда аккумуляторной батареи, В	13,8…14,5
Минимальное напряжение разряда аккумулятора, В	10,5±0,2
Напряжение сигнализации разряда аккумулятора, менее В	11
Напряжение питания КИПиА, В	24±0,4
Максимальный выходной ток питания КИПиА, А	0,25
Напряжение питания радиостанции от внешнего блока, В	12±0,5
Диапазон рабочих температур, ^oС	От «-» 40 до «+» 60
Габариты, мм	38х122х93
Тип интерфейса шины данных	RS485
Скорость передачи данных по шине, бит/сек	9600…115200, 921600, 1500000, 1728000
Протоколы обмена данными по шине	Modbus RTU, RTM64, RTM64-Var, RTM-MW

Таблица 2.13.1 – Технические характеристики модуля Мега12-NW25BPM

Параметры

Значение

Напряжение питания от сети переменного тока 50-60Гц, В

176…480

Номинальное выходное напряжение, В

12±0,25

Номинальный выходной ток, А

2,5

Коэффициент мощности при напряжении 220В не хуже

0,85

Коэффициент мощности во всём диапазоне входного напряжения не хуже

0,75

Параметры подключаемого аккумулятора

12В 3,2А·ч или 12В 7,2А·ч

Напряжение заряда аккумуляторной батареи, В

13,8…14,5

Минимальное напряжение разряда аккумулятора, В

10,5±0,2

Напряжение сигнализации разряда аккумулятора, менее В

Напряжение питания КИПиА, В

24±0,4

Максимальный выходной ток питания КИПиА, А

0,25

Напряжение питания радиостанции от внешнего блока, В

12±0,5

Диапазон рабочих температур, ^oС

От «-» 40 до «+» 60

Габариты, мм

38х122х93

Тип интерфейса шины данных

RS485

Скорость передачи данных по шине, бит/сек

9600…115200, 921600, 1500000, 1728000

Протоколы обмена данными по шине

Modbus RTU, RTM64, RTM64-Var, RTM-MW

Расположение компонентов платы Мега12- NW25BPM приведено на рисунке 2.13.2.

Разъем «Выход»:

AK+, AK-

контакты для подключения внешнего аккумулятора;

+24, -24

контакты питания датчиков КИПиА, 24 Вольт.

Разъем «Радио»:

I+, I-

контакты для подключения внешнего источника питания радиостанции;

O+, O-

контакты для подключения радиостанции.

Разъем «~176-480 В»:

входное переменное напряжение – Фаза;

входное переменное напряжение – Нейтраль;

защитное заземление.

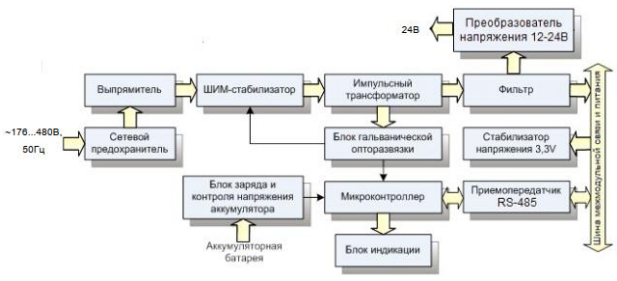

Структура модуля Мега12-NW25BPM представлена на рисунке 2.13.3.

Рисунок 2.13.3 – Структурная схема модуля Мега12- NW25BPM

Схема подключения модуля источника питания Мега12- NW25BPM к сети переменного тока показана на рисунке 2.13.4

Рисунок 2.13.4– Схема подключения модуля питания
Мега12- NW25BPM к сети переменного тока

Схема подключения аккумулятора резервного питания к модулю показана на рисунке 2.13.5

Рисунок 2.13.5– Схема подключения аккумулятора
резервного питания к модулю

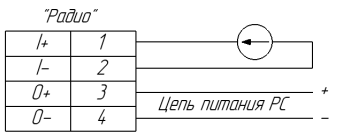

Схема подключения внешнего источника питания радиостанции к модулю показана на рисунке 2.13.6

Рисунок 2.13.6– Схема подключения внешнего источника питания радиостанции
к модулю резервный источник питания радиостанции
