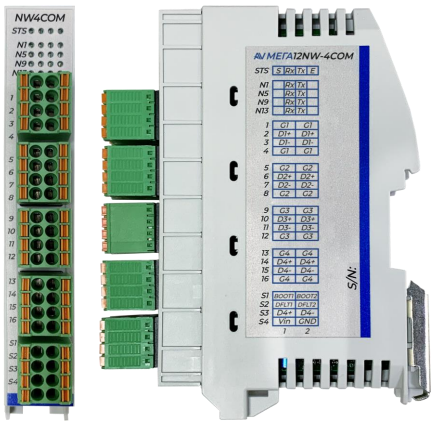

Рисунок 2.4.1 — Внешний вид модуля СОМ-портов Мега12-NW4COM
Модуль Мега12-NW4COM предназначен для подключения до четырех устройств, имеющих последовательный интерфейс связи, к контроллеру программируемому Мега12-NW и является устройством, расширяющим функциональные возможности контроллера. Модуль оснащен светодиодными индикаторами состояния интерфейсов обмена данными.
Программное обеспечение модуля обеспечивает обмен данными по шине в режиме ведомого устройства, индикацию работы и обмена по шине, ретрансляцию данных в интерфейсы модуля и обратно, а также хранение данных и уставок во внутренней памяти микроконтроллера.
Конструктивно модуль выполнен в едином формате с контроллером Мега12-NW, что позволяет его соединять с контроллером через межмодульные разъёмы и устанавливать на DIN рейку. При работе с контроллерами Мега12-NW обмен данными по шине происходит на максимальной скорости. При работе по протоколу Modbus, все запросы с адресом отличным от адреса модуля перенаправляются во все 4 интерфейса одновременно, поэтому необходимо при подключении к модулю нескольких Modbus устройств задать им разные адреса, отличные от адреса модуля. Карта регистров модуля приведена в разделе «Приложения Г. Карта регистров модулей расширения» данного руководства.
Модуль поддерживает работу в режиме ретранслятора пакетов с контроллером Мега12-NW.МЭК: пакеты данных, поступающие от контроллера по межмодульной шине, перенаправляются в соответствующие COM-порты модуля, а пакеты, принятые в COM-порты, передаются контроллеру.
Внешний вид модуля СОМ-портов Мега12-NW4COM показан на 2.4.1
Рисунок 2.4.1 — Внешний вид модуля СОМ-портов Мега12-NW4COM
| Параметр | Значение |
|---|---|
| Напряжение питания модуля, В | 10…30 |
| Ток потребления при 12В, мА, не более | 150 |
| Ток потребления при 24В, мА, не более | 75 |
| Число каналов связи модуля, шт. | 4 |
| Тип интерфейса каналов модуля | RS-485 |
| Протокол передачи данных | Modbus RTU, РТМ-64Var, РТМ-MW |
| Формат данных | 1bit START + 8bit DATA + PARITY/NonPARITY + 1/2bit STOP; |
| Скорость передачи данных, бит/с | 1200…115200 |
| Гальваническая изоляция портов, В | Индивидуальная на каждый порт, 1000В |
| Тип интерфейса шины данных | RS-485 |
| Скорость передачи данных по шине, бит/с | 9600…115200, 921600, 1500000, 1728000 |
| Протоколы обмена данными по шине | РТМ-MW, Modbus RTU |
| Температурный диапазон, °С | От «-» 40 до «+» 60 |
| Габаритные размеры, мм | 19х122x93 |

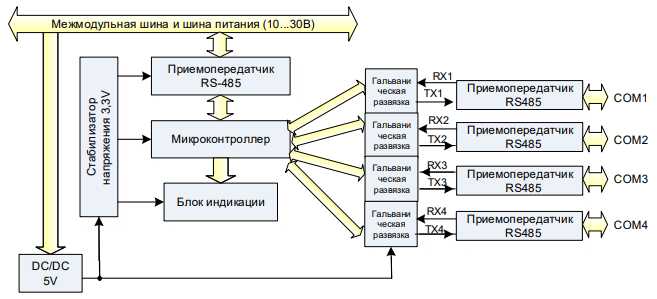

Структура модуля представлена на рисунке 2.4.3.
Рисунок 2.4.3 — Структурная схема модуля Мега12-NW4COM

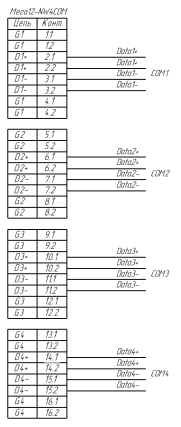

Схема подключения устройств к модулю Мега12-NW4COM показана на рисунке 2.4.4.
Рисунок 2.4.4 — Подключение по RS485 к модулю Мега12-NW4COM
