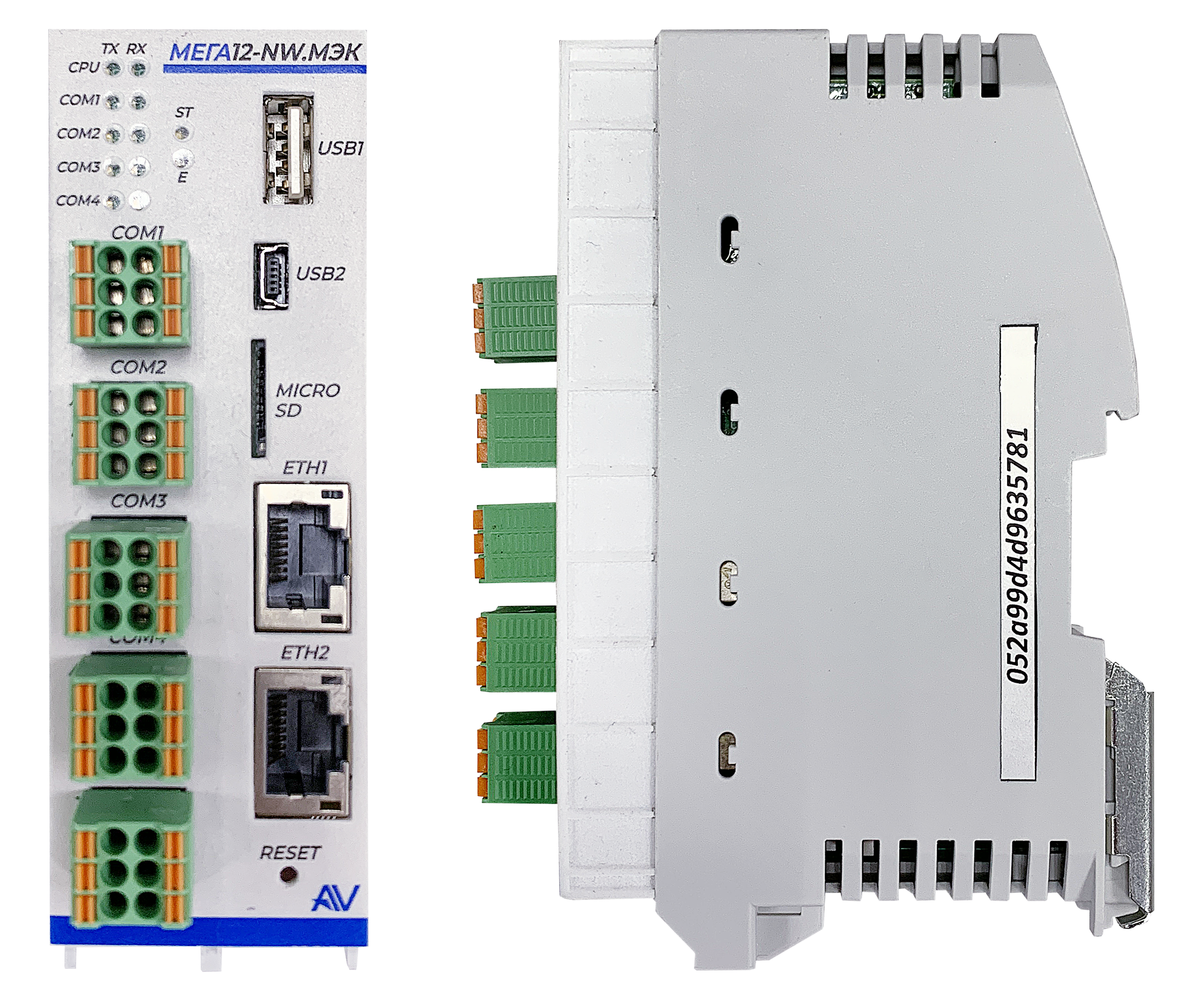

Рисунок 1 – Процессорные модули Мега12-NW и Мега12-NW.МЭК
Процессорные модули контроллера Мега12-NW выпускаются дух типов, различающиеся между собой процессорами, объёмом памяти, интерфейсами, а также средой разработки программ пользователя. Процессорные модули были разработаны для различных задач автоматизации и имеют в своей основе следующие процессоры: Мега12-NW – STM32F407 с ядром Cortex-M3, Мега12-NW.МЭК – i.MX6UL с ядром Cortex-A7. (представлены на рисунке 1)
Рисунок 1 – Процессорные модули Мега12-NW и Мега12-NW.МЭК
Процессорные модули Мега12-NW предназначены для небольших автоматизированных систем телемеханики и локальной автоматики, поэтому они оснащаются интерфейсами беспроводной связи для передачи данных по радиоканалу с помощью радиостанций типа Motorola GM340 или маломощному радиоканалу в диапазонах частот 433МГц/2400МГц. Программирование таких процессорных модулей осуществляется с помощью конфигуратора ФБ32, к котором применяются готовые алгоритмы описанные в виде функциональных блоков и пользователю необходимо настроить только взаимосвязи между блоками.
Процессорные модули Мега12-NW.МЭК предназначены для автоматизированных систем с количеством сигналов до 512, поэтому они имеют два высокоскоростных интерфейса Ethernet и поддерживают стандартные протоколы передачи данных по сетям TCP/IP, такие как Modbus TCP, OPC UA, МЭК 60870-5-104. Программирование данных процессорных модулей осуществляется в среде CoDeSys v3.5 на любых языках стандарта МЭК 61131-3. Дополнительно в среду программирования пользователем загружаются драйверы устройств и протоколов, поставляемые вместе с контроллером Мега12-NW.МЭК.
