Рисунок 1.7.40 - Расположение компонентов контроллера программируемого Мега12-NW.МЭК.
Расположение компонентов контроллера, программируемого Мега12-NW.МЭК показано на рисунке 1.7.40.
Рисунок 1.7.40 - Расположение компонентов контроллера программируемого Мега12-NW.МЭК.
| ETH1, ETH2 | разъемы ETHERNET 10/100Mbit; |
| COM1…COM4 | разъемы RS485; |
| SYS | отладочный разъем; |
| USB1 | разъем USB для подключения Flash- накопителей; |
| USB2 | разъем USB для отладки; |
| MICRO SD | разъем для подключения Micro SD карты; |
| RESET | кнопка сброса контроллера; |
| TX, RX, ST, E | светодиоды индикации работы контроллера |

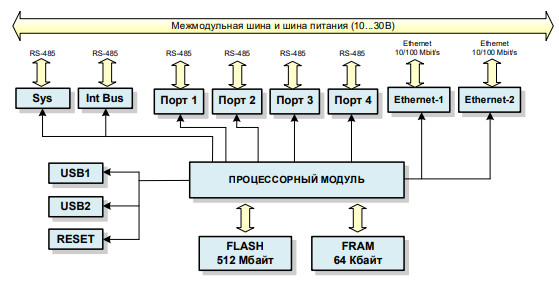

Структура контроллера программируемого Мега12-NW.МЭК представлена на рисунке 1.7.41.
Рисунок 1.7.41 - Структура контроллера программируемого Мега12-NW.МЭК.
