Модуль процессорный Мега12-NW

Конструктивно модули выполнены как законченные изделия, оснащены защелкой для монтажа на стандартный 35 мм DIN-рельс. Объединение модулей осуществляется по скоростной шине RS485 и питания при помощи штатных 5-х контактных разъемов. Межмодульную шину можно использовать для опроса других типов устройств, предварительно настроив скорость порта на стандартные значения.

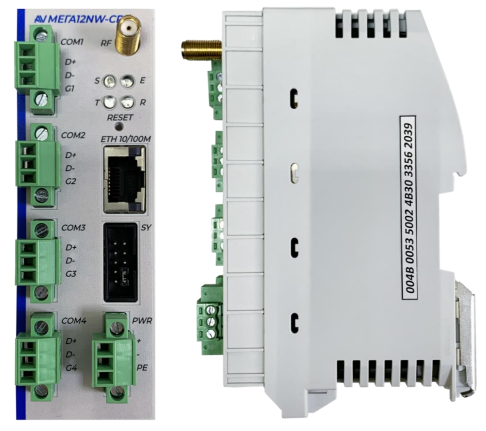

Внешний вид контроллера программируемого Мега12-NW в корпусе с держателями на DINрейку, приведен на рисунке 1.7.5

Рисунок 1.7.5 - Внешний вид контроллера программируемого Мега12-NW в корпусе с держателями на DIN-рейку

Технические характеристики контроллеров Мега12 приведены в таблице 1.7.6.

Таблица 1.7.6. Технические характеристики контроллеров «Мега12»
Номер изделияMera12-NW
Краткое описание
Контроллер программируемыйMera12-NW, Ethernet, RS485, Modbus RTU/TCP, радио 433/2400МГц, УKB-модем, гальваническая изоляция интерфейсов, защитное покрытие.
Основная информация
ID BoardType0x03
Индикация состоянияАктивность обмена по шине, состояние контроллера, ошибка
Диагностика модуляИндикация состояния и программная диагностика через Web интерфейс по Ethernet или интерфейс RS485
Потребляемая мощность3,6 Вт
  • внутренняя
3,6 Вт
Сертификация
  • ТP TC
Сертификат соответствия № ЕАЭС RU С-RU.MH10.B.00883/22
  • TY
ТУ 26.30.11-004-71872241-2022
Контроллер
Частота процессора168 МГц
Память адресуемых переменных32 кБайт
из них сохраняемых переменных8 кБайт
Память программ пользователя128 кБайт
Память описания переменных256 кБайт
Память для хранения архивов823040 байт
ПрограммированиеConfigurator FB32
Интерфейсы
Тип интерфейсаРадиомодем малой мощности
  • Частотные диапазоны
433/446/2400 МГц
  • Мощность радиомодема малой мощности
10/100/100 мВт
  • Скорость передачи радиомодема малой мощности
19200/38400/256000 бит/сек
  • Максимальная дальность радио в прямой видимости
1000/2000/3000 м
  • Протокол передачи радиомодема 433/446 МГц
Modbus RTU, PTM-64Var, PTM-MW, Smart433
  • Протокол передачи радиомодема 2400 МГц
Modbus TCP, PTM-64Var TCP/UDP, PTM-MW TCP/UDP, HTTP
Тип интерфейсаУКВ модема для радиостанции
  • Модуляция УКВ модема для радиостанции
Bell 202/FSK/GMSK/4-GFSK
  • Скорость передачи УКВ модема для радиостанции
1200/2400/4800/9600
  • Протокол передачи УКВ модема для радиостанции
Modbus RTU, PTM-64Var, PTM-MW
Тип интерфейсаEthernet
  • Протокол передачи данных по Ethernet
Modbus TCP, PTM-64Var TCP/UDP, PTM-MW TCP/UDP, HTTP
  • Скорость передачи данных по Ethernet
10/100 Мбит/сек
  • Максимальная длина связи Ethernet
100 м
Тип интерфейсаRS-485
  • Протокол передачи данных по RS-485
Modbus RTU, PTM-64Var, PTM-MW
  • Формат данных по RS-485
1bit START + 8bit DATA + PARITY/NONPARITY + 1/2bit STOP
  • Скорость передачи данных по RS-485
1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 56000, 57600, 76800, 115200 бит/сек
  • Максимальная длина линии связи RS-485
1200 м
Режимы работыВедущий/Ведомый (Master/Slave)
Размер буфера данных приема250 байт на каждый канал
Размер буфера данных приема250 байт на каждый канал
Шина данных
Тип интерфейса шины данныхRS-485
Скорость передачи данных по шине9.6...115.2 или 1728 кбит/сек
Протоколы обмена данными по шинеModbus RTU и PTM-64Var/PTM-MW
Максимальная частота записи данных100 раз в секунду
Электрические характеристики
Напряжение питания контроллера10...30 В
Напряжение интерфейса RS-4855 В
Сопротивление терминального резистора120 Ом
Напряжение гальванической изоляции1000 м
Тип гальванической изоляциииндивидуальная
Рабочие условия
Ориентация при монтажеГоризонтально или вертикально
Степень защитыIP20
Условия окружающей среды
Рабочая температура-40...+60 °C
Температура хранения-40...+70 °C
Температура транспортировки-40...+70 °C
Влажность воздуха5...95 % без конденсации
Механические характеристики
Габаритные размеры без разъёмов18,5x121x78 мм
Габаритные размеры с учётом разъёмов18,5x121x93 мм
Расстояние на шине18,5 мм
Комплектность1x Mera12-NW4
1x Mera12-NWSTBUS18.8 заказывается отдельно
5x Mera12-NWW3P3.5 заказывается отдельно
1x Mera12-NW14P2.54 заказывается отдельно

Расположение компонентов контроллера, программируемого Мега12-NW показано на рисунке 1.7.38.

Рисунок 1.7.38 - Расположение компонентов контроллера программируемого Мега12-NW.

PWRразъем внешнего подключения питания контроллера;
COM1…COM4разъем RS485;
ETHERNET 10/100Mразъем ETHERNET 10/100Mbit;
SYразъем программирования контроллера;
RFразъем для подключения антенны ближней радиосвязи

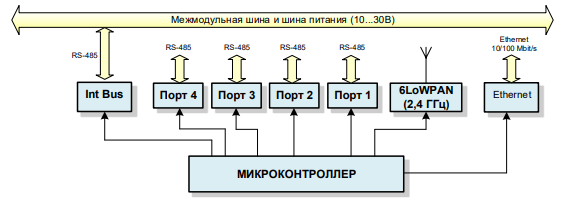

Структура контроллера программируемого Мега12-NW представлена на рисунке 1.7.39.

Рисунок 1.7.39 - Структура контроллера программируемого Мега12-NW.
