Инструкция по монтажу контроллера Мега12NW

Монтаж контроллера и модулей Мега12NW производится на DIN-рейку NS 35/7.5 с использованием шинного соединителя ME 18.8 TBUS (рисунок 1).

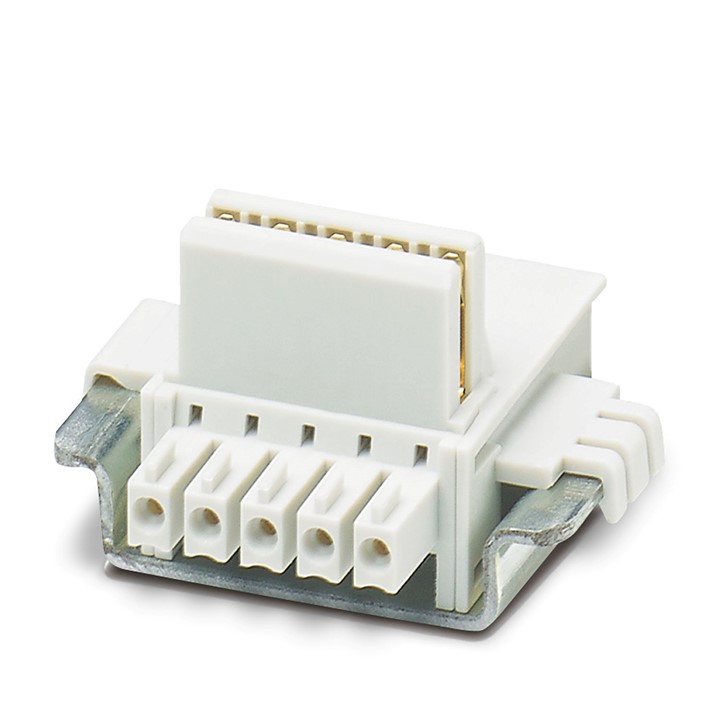

Рисунок 1- ME 18.8 TBUS

Для подключения источника питания с выходным стабилизированным напряжением 10…30 В (постоянного тока) применяется соединитель 15EDGK-3.81-05P (рисунок 2).

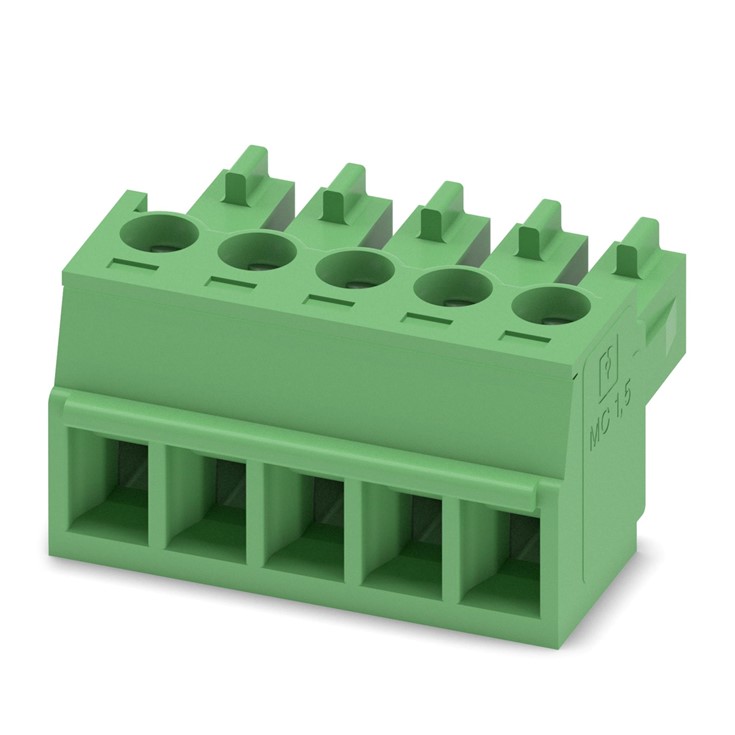

Рисунок 2 - 15EDGK-3.81-05P

Для подключения радиостанции (только к контроллеру Мега12NW-CPU) используется переходник Мега12NWRF (рисунок 3).

Рисунок 3 – Мега12NWRF

Сборка на DIN-рейку

Контроллер и все модули расширения линейки Мега12NW имеют унифицированное конструктивное исполнение и устанавливаются на DIN-рейку единым блоком (рисунок 4).

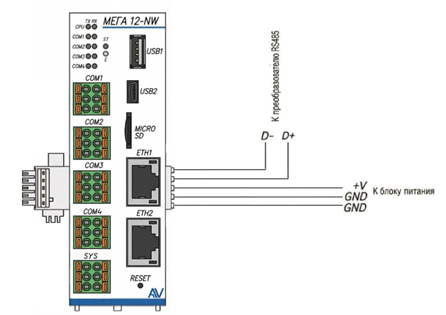

Рисунок 4 – Схема подключения к шине контроллеров Мега12NW

Последовательность установки:

1. Закрепите DIN-рейку в монтажном шкафу.
2. Защелкните шинный соединитель ME 18.8 TBUS на DIN-рейку в месте предполагаемой установки контроллера и модулей расширения.
3. Подсоедините переходник Мега12NWRF к контроллеру Мега12NW-CPU с тыльной стороны (рисунок 5).
4. Установите контроллер на DIN-рейку, защелкнув его и одновременно прижав к шинному соединителю.
5. Аналогичным образом установите модули расширения справа от контроллера.

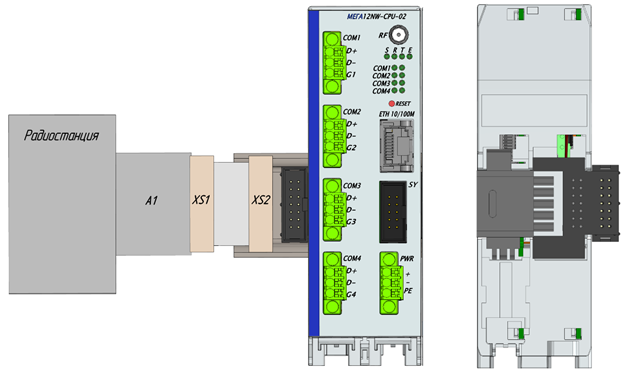

Рисунок 5 – Подключение Мега12NWRF к Мега12NW-CPU (вид спереди и сзади)

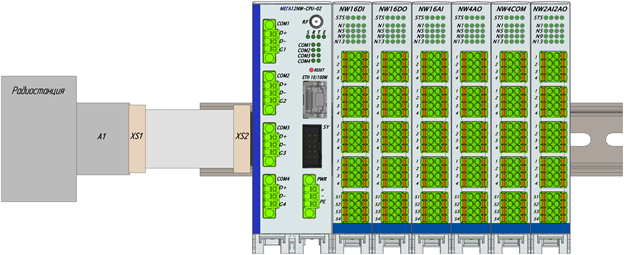

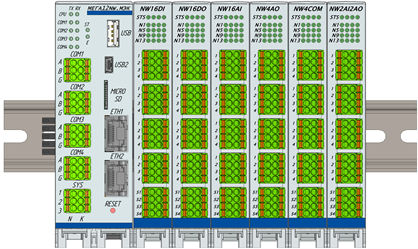

Рисунок 6 – Линейки Мега12NW.МЭК и Мега12NW-CPU на DIN-рейке
