Файл конфигурации ФБ – бинарный файл, структура которого «знакома» контроллеру МегаФБ32. Файл конфигурации ФБ разбит на 2 части: часть описания межмодульного обмена и часть описания логики работы контроллера. Добавлены поля, в которых указывается размер первой и второй частей для быстрого перехода ко второй части конфигурации и для определения конца первой части и конца конфигурации.
Части конфигурации имеют одинаковый формат описания функциональных блоков, в начале очередной части указывается её размер, а для части описания исполнения ФБ также указывается частота ис-полнения цепочки.
Порядок байт при записи значений размерностью более 8 бит – от старшего к младшему (Big Endian).

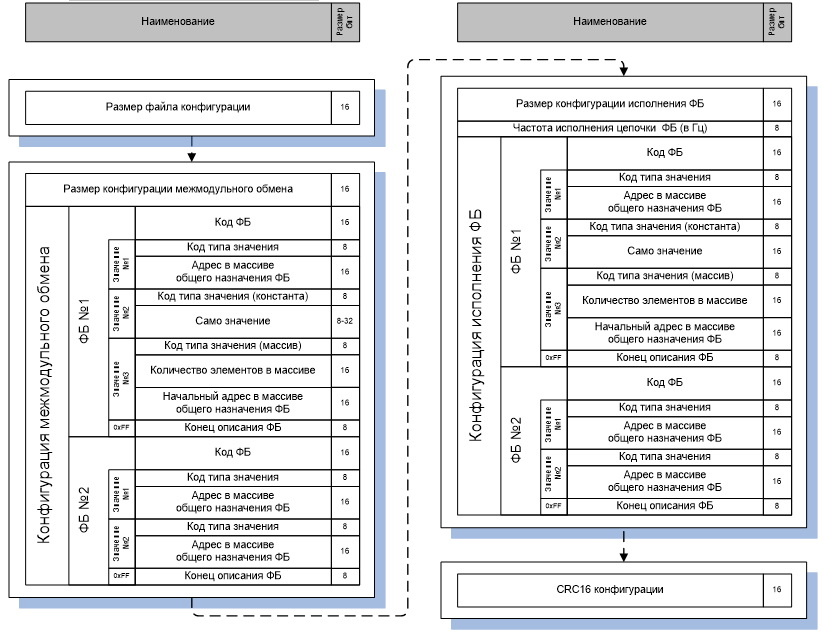

Структура файла конфигурации:
При описании очередного функционального блока в файле конфигурации, первым указывается 16-битный код (номер) ФБ, затем описываются все входы, выходы и переменные ФБ. В конце описания ФБ ставится байт 0xFF.
