ФБ преобразования Типов

ФБ №63 «Преобразователь UInt16 -> 2x UInt8»

ФБ нужен когда необходимо разделить одно 16 битное целое значение на 2 байта: младший и старший, например, при извлечении данных из 16бит MODBUS-регистров.

ФБ № 73 «Преобразователь UInt32/Float -> 2x UInt16»

ФБ нужен когда необходимо представить одно 32-битное значение в виде пары 16-битных, например, для разбиения на MODBUS-регистры.

ФБ №75 «Преобразователь 2x UInt16 -> UInt32/Float»

ФБ нужен когда необходимо преобразовать пару 16-битных значений в одно 32-битное, например, чтобы «собрать» из двух MODBUS-регистров значение типа uint32 или float32.

ФБ №74 «Преобразователь Int->Float32»

ФБ – простой преобразователь типов. Нужен когда необходимо согласовать вход и выход функци-ональных блоков, преобразовав целое значение в float32.

ФБ №76 «Масштаб величины»

ФБ «Масштаб величины» производит масштабирование по двум ключевым точкам входной вели-чины X в выходную величину Y.

Все входы и выходы ФБ могут быть любого типа данных. ФБ перед вычислением Y приводит все входные величины к типу float32.

ФБ №9 «Беззнаковое целое -> Набор битов»

Требования к типам входов и выходов и их количеству:

• Вход один, его тип – целый беззнаковый (uint8/16/32).
• Тип выходов – bit, их кол-во соответствует битности входа (8/16/32) и определяется ФБ по типу данных входа.
• Выход может быть задан как отдельными битами в разных частях ОЗУ, так и массивом бит если они в ОЗУ расположены подряд.

ФБ №10 «Набор битов -> Беззнаковое целое»

Требования к типам входов и выходов и их количеству:

• Тип входов – bit, их кол-во соответствует битности выхода (8/16/32) и определяется ФБ по типу данных выхода.
• Вход может быть задан как отдельными битами в разных частях ОЗУ, так и массивом бит если они в ОЗУ расположены подряд.
• Выход один, его тип – целый беззнаковый (uint8/16/32).

ФБ №11 «Беззнаковое целое -> Float32»

Требования к типам входов и выходов и их количеству:

• Вход один, тип значения – целый беззнаковый (uint8/16/32) либо bit.
• Выход один, тип значения – float32.

ФБ №12 «Беззнаковое целое -> Float32 (с множителем и делителем)»

ФБ приводит значение входа к типу float32, а затем умножает его на множитель и делит на делитель. Если множитель или делитель = 1, соответствующая операция пропускается.

Требования к типам входов и выходов и их количеству:

• Входа три: входное значение (Value) типа bit/uint8/uint16/uint32/float32, множитель (Multiplier) типа bit/uint8/uint16/uint32/float32 и делитель (Divider) типа bit/uint8/uint16/uint32/float32.
• Делитель не может быть = 0. Если он = 0, ФБ принимает его = 1.
• Выход один, тип значения – float32.

ФБ №13 «Float32 -> целое (отброс дробной части)»

Требования к типам входов и выходов и их количеству:

• Входа один, типа float32.
• Выход один, тип значения – uint8/16/32. Допускается также тип bit – на выход будет выда-на «1» если вход не равен «0». Если тип выхода float32, выходному значению будет при-своено входное.

ФБ №92 «Преобразователь 2x Uint16 -> Uint32»

Отличается от ФБ №75 тем, что имеет выход только uint32.

ФБ №112 «BCD to HEX»

ФБ нужен когда необходимо преобразовать двоично-десятичный (BCD) код в шестнадцатеричный (HEX) формат.

На вход подаются:

• N – Количество элементов
• Format – Выравнивание байтов. «1» - влево, «0» - по умолчанию
• Input – Входные данные

На выходе Output данные в формате HEX.

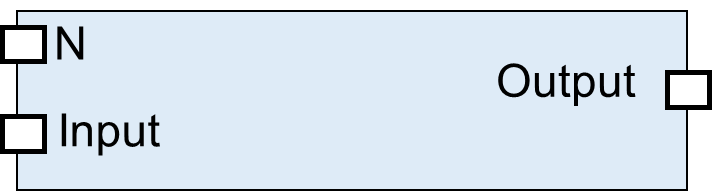

ФБ №113 «HEX to BCD»

ФБ нужен когда необходимо преобразовать шестнадцатеричный (HEX) формат в двоично-десятичный (BCD) код.

На вход подаются:

• N – Количество элементов
• Input – Входные данные

На выходе Output данные в формате BCD.

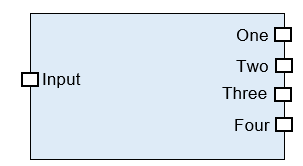

ФБ №114 «Преобразователь Uint32 -> 4x Uint8»

ФБ нужен когда необходимо представить одно 32-битное значение в виде четырех 8-битных.
